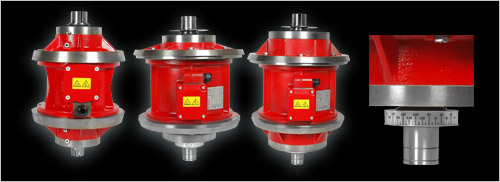

Motovibratori ad attacco a doppia flangia conica appositamente creato per vagli circolari e buratti di grandi dimensioni.

Motovibratori della Serie-ZG

Motovibratori della Serie-ZG

Motovibratori della Serie-ZG

Motovibratori della SERIE-ZG

Conformità alle Direttive Europee
Bassa Tensione 73/23/CE, Compatibilità Elettromagnetica 98/336/CE ,ATEX 94/9/CE
Norme di riferimento:
EN 60034-1, EN 50081-1, EN 50081-2, EN 50082-1, EN 50082-2, IEC/EN 61241-0, IEC/EN 61241
Protezione Meccanica:
IP65 secondo IEC 529, EN60529 ( la protezione meccanica è assicurata dopo il montaggio, sull’applicazione mediante la guarnizione OR ( in dotazione con il motore) da applicare sulla flangia di accoppiamento, nell’apposita sede.
Protezione agli urti:
IK 08 secondo IEC 68, EN 50102
Classe di isolamento:
Classe F ( 150°C) di serie Classe H ( 180°C) su richiesta
Tropicalizzazione:
standard su tutti i modelli
Temperatura ambiente di esercizio:
-20°C + 40°C
Lubrificazione:
Tutti i motovibratori flangiati BOMEC sono lubrificati al momento dell’assemblaggio in fabbrica e non necessitano alcun tipo di intervento di manutenzione; questo grazie al nostro esclusivo sistema di tenute interne che impediscono al lubrificante ( anche ad alte temperature) di colare all’interno del motore stesso pregiudicandone il buon funzionamento.
Scatola collegamento elettrico:
Il collegamento viene effettuato nella scatola morsettiera all’interno della quale vi è un morsettiera adeguatamente segnalata e di semplice utilizzo.
Carcassa:
Realizzata in ghisa grigia garantisce grande robustezza ed elasticità
Flange porta cuscinetto:
Realizzate in ghisa grigia studiata e realizzata per poter supportare carichi elevati.
Cuscinetti:
Dimensionati per poter supportare i carichi generati dalle masse eccentriche e garantire una ottima durata nel tempo.
Albero motore:
in lega di acciaio trattato ( Bonifica Isometrica) dimensionati per poter resistere alle sollecitazione delle masse eccentriche.
Masse Eccentriche:
Studiate per poter rendere le operazioni di regolazione più semplici possibili, permettendo così all’utente di essere sempre certo della forza centrifuga che si sta utilizzando. Soprattutto il sistema di regolazione dell’angolo tra la massa superiore e inferiore è molto semplice e di facile comprensione.
Trattamenti superficiali:
Verniciati con vernice epossidica garantisce un ottima tenuta gli ambienti particolarmente aggressivi



Technical data
RPM 1500/1800 II 3D Ex tD
A22
Fc max Weight Kg Power Max W Ampere
Kg Kn 50Hz 60Hz 50Hz 60Hz
Fig Cod. Description 50Hz 60Hz 50Hz 60Hz 400 460
A 060022 Z6G/250/4 100° 2500 2500 24,5 24,5 54 2000 2400 4 4,2
A 060023 Z6G/300/4 100° 3000 3000 24,5 24,5 62 2000 2400 4 4,2
B 150019 Z8G/400/4 100° 4000 4000 39,2 39,2 110 2600 3100 4,7 5,5
B 080020 Z8G/550/4 100° 5500 5500 53,92 53,92 118 4250 5100 6,3 6,7
B 150018 Z8G/700/4 100° 7000 7000 58,82 58,82 127 4250 5100 6,3 6,7

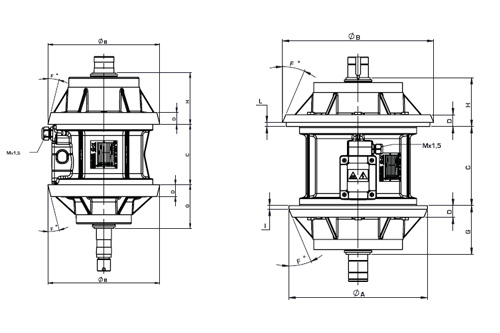

Dimensions
Fig Cod. Description A B C D E F G H I L N° Hole Mx1,5 OR
A 060022 Z6G/250/4 -- 281 152 30 -- 14° 110 130 -- -- -- 25 --
A 060023 Z6G/300/4 -- 281 152 30 -- 14° 110 110 -- -- -- 25 --
B 150019 Z8G/400/4 343 374 254 29 29 23° 73,75 63,5 9 10 -- 20 --
B 080020 Z8G/550/4 343 374 254 29 29 23° 73,75 63,5 9 10 -- 20 --
B 150018 Z8G/700/4 343 374,5 254 29 29 23° 108,7 98 9 10 -- 20 --

Technical data
RPM 1000/1200 II 3D Ex tD
A22
Fc max Weight Kg Power Max W Ampere
Kg Kn 50Hz 60Hz 50Hz 60Hz
Fig Cod. Description 50Hz 60Hz 50Hz 60Hz 400 460
A 060060 Z6G/250/6 100° 2500 2500 24,50 24,50 54 1680 2100 2,6 3
B 080060 Z8G/500/6 100° 5000 5000 49,01 49,01 118 2370 2800 4,4 5,06

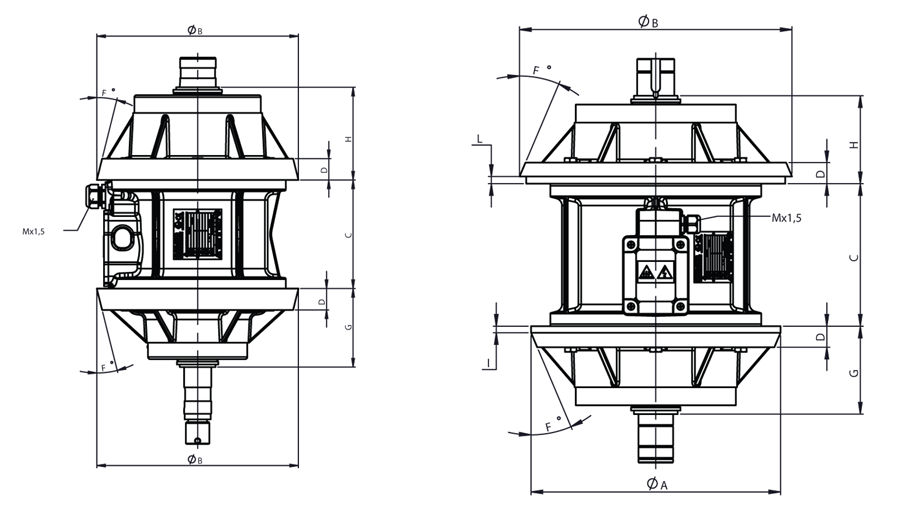

Dimensions
Fig Cod. Description A B C D E F G H I L N° Hole Mx1,5 OR
A 060060 Z6G/250/6 -- 281 152 30 -- 14° 110 110 -- -- -- 25 --
B 080060 Z8G/500/6 343 374 254 29 29 23° 73,75 63,5 9 10 -- 20 --
