Motovibratori ad attacco a flangia adatto per vagli circolari e buratti di piccole medie dimensioni. Questa serie è il frutto di anni di studio che hanno permesso di arrivare ad un risultato innovativo e performante.

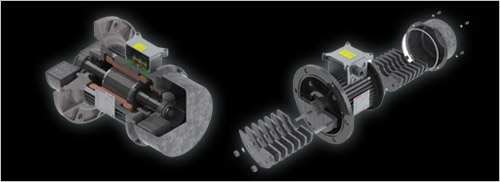

Foto Motovibratori Serie-TM

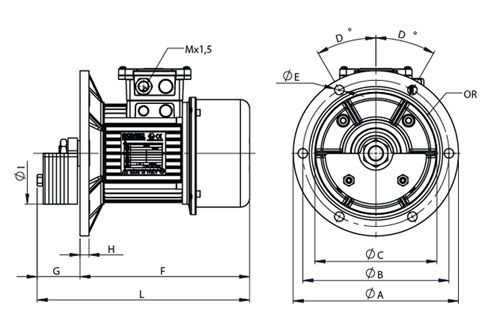

Disegno tecnico Motovibratori della Serie-TM

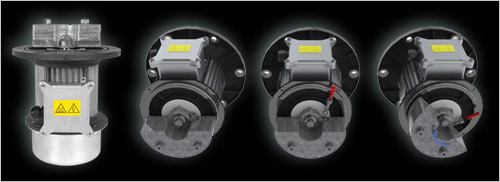

Foto Motovibratori della Serie-TM

Motovibratori della SERIE-TM

Conformità alle Direttive Europee
Bassa Tensione 73/23/CE,
Compatibilità Elettromagnetica 98/336/CE ,ATEX 94/9/CE
Norme di riferimento:
EN 60034-1, EN 50081-1, EN 50081-2, EN 50082-1, EN 50082-2, IEC/EN 61241-0, IEC/EN 61241
Protezione Meccanica:
IP65 secondo IEC 529, EN60529 ( la protezione meccanica è assicurata dopo il montaggio, sull’applicazione mediante la guarnizione OR ( in dotazione con il motore) da applicare sulla flangia di accoppiamento, nell’apposita sede.
Protezione agli urti:
IK 08 secondo IEC 68, EN 50102
Classe di isolamento:
Classe F ( 150°C) di serie
Classe H ( 180°C) su richiesta
Tropicalizzazione:
standard su tutti i modelli
Temperatura ambiente di esercizio:
-20°C + 40°C
Lubrificazione:
Tutti i motovibratori flangiati BOMEC sono lubrificati al momento dell’assemblaggio in fabbrica e non necessitano alcun tipo di intervento di manutenzione; questo grazie al nostro esclusivo sistema di tenute interne che impediscono al lubrificante ( anche ad alte temperature) di colare all’interno del motore stesso pregiudicandone il buon funzionamento.
Scatola collegamento elettrico:
Il collegamento viene effettuato nella scatola morsettiera all’interno della quale vi è un morsettiera adeguatamente segnalata e di semplice utilizzo.
Carcassa:
Realizzata in lega di alluminio; la particolare forma garantisce una buona resistenza ed una ottima la dissipazione del calore generato dal motore
Flange porta cuscinetto:
Realizzate in ghisa grigia studiata e realizzata per poter supportare carichi elevati.
Cuscinetti:
Dimensionati per poter supportare i carichi generati dalle masse eccentriche e garantire una ottima durata nel tempo.
Albero motore:
in lega di acciaio trattato ( Bonifica Isometrica) dimensionati per poter resistere alle sollecitazione delle masse eccentriche.
Masse Eccentriche:
Studiate per poter rendere le operazioni di regolazione più semplici possibili, permettendo così all’utente di essere sempre certo della forza centrifuga che si sta utilizzando. Soprattutto il sistema di regolazione dell’angolo tra la massa superiore e inferiore è molto semplice e di facile comprensione.
Coperchi proteggi masse:
Previsti per tutta la serie Screening sono realizzati in acciaio 15/10 resistenti agli urti, garantisco un ottimo isolamento dagli agenti esterni.

Technical data
RPM 3000/3600 II 3D Ex tD
A22
Fc max Weight Kg Power Max W Ampere
Kg Kn 50Hz 60Hz 50Hz 60Hz
Cod. Description 50Hz 60Hz 50Hz 60Hz 400 460
010020 T1M/020/2 100° 208 196 2,04 1,94 8,3 230 280 0,60 0,63
010030 T1M/030/2 100° 300 295 2,94 2,79 9,2 230 280 0,60 0,63
020030 T2M/065/2 100° 646 643 6,34 6,00 13,4 480 580 0,90 0,94
030010 T3M/079/2 100° 782 741 7,71 7,28 20,2 735 880 1,20 1,25
040020 T4M/120/2 100° 1154 1126 11,32 10,7 31,5 980 1180 1,80 1,88

Dimensions
Cod. Description A B C D E F G H I L N° Hole Mx1,5 OR
010020 T1M/020/2 215 188 152 45 12 213 45 12 130 256 4 12 4625
010030 T1M/030/2 232 205 165 30 13 237 48 12 149 285 6 20 4700
020030 T2M/065/2 232 205 165 30 13 237 63 12 149 300 6 20 4700
030010 T3M/079/2 260 230 192 30 15 267 66,5 14 160 333,5 6 20 4750
040020 T4M/120/2 290 250 203 30 17 308 87 15 190 395 6 20 4850

Technical data
RPM 1500/1800 II 3D Ex tD
A22
Fc max Weight Kg Power Max W Ampere
Kg Kn 50Hz 60Hz 50Hz 60Hz
Cod. Description 50Hz 60Hz 50Hz 60Hz     400 460
010010 T1M/023/4 100° 230   2,19 2,08 11,7 210 250 0,56 0,58
020001 T2M/038/4 100° 381   3,73 3,54 17 320 380 0,72 0,75
020010 T2M/051/4 100° 507   4,97 4,71 18,6 320 380 0,72 0,75
030001 T3M/070/4 100° 702   6,88 6,53 25,8 525 665 1,00 1,04
040010 T4M/110/4 100° 1060   10,4 9,8 35,5 930 1100 1,6 1,7

Dimensions
Cod. Description A B C D E F G H I L N° Hole Mx1,5 OR
010010 T1M/023/4 215 188 152 45 12 213 45 12 130 256 4 12 4625
020001 T2M/038/4 232 205 165 30 13 237 48 12 149 285 6 20 4700
020010 T2M/051/4 232 205 165 30 13 237 63 12 149 300 6 20 4700
030001 T3M/070/4 260 230 192 30 15 267 66,5 14 160 333,5 6 20 4750
040010 T4M/110/4 290 250 203 30 17 308 87 15 190 395 6 20 4850

Technical data
RPM 1500/1800 II 3D Ex tD
A22
Fc max Weight Kg Power Max W Ampere Uf
Kg Kn 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
Cod. Description 50Hz 60Hz 50Hz 60Hz 230 115 230 115
010040 T1M/020/4 100° 200 200 1,96 1,96 11,43 140 186 1,2 2,8 12 35
020040 T2M/040/4 100° 400 400 3,92 3,92 17,5 250 330 1,4 3,2 18 40
030040 T3M/060/4 100° 600 600 5,88 5,88 24,7 450 600 1,7 3,9 18 40

Dimensions
Cod. Description A B C D E F G H I L N° Hole Mx1,5 OR
010040 T1M/020/4 215 188 152 45 12 213 43 12 130 256 4 12 4625
020040 T2M/040/4 232 205 165 30 13 237 53 12 149 285 6 20 4700
030040 T3M/060/4 232 205 165 30 13 237 56,5 12 149 300 6 20 4700
