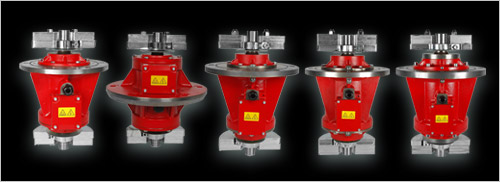

Motovibratori ad attacco a flangia appositamente creato per vagli circolari e buratti di medie e grandi dimensioni
Conformità alle Direttive Europee
Bassa Tensione 73/23/CE, Compatibilità Elettromagnetica 98/336/CE ,ATEX 94/9/CE
Norme di riferimento:
EN 60034-1, EN 50081-1, EN 50081-2, EN 50082-1, EN 50082-2, IEC/EN 61241-0, IEC/EN 61241
Protezione Meccanica:
IP65 secondo IEC 529, EN60529 ( la protezione meccanica è assicurata dopo il montaggio, sull’applicazione mediante la guarnizione OR ( in dotazione con il motore) da applicare sulla flangia di accoppiamento, nell’apposita sede.
Protezione agli urti:
IK 08 secondo IEC 68, EN 50102
Classe di isolamento:
Classe F ( 150°C) di serie Classe H ( 180°C) su richiesta
Tropicalizzazione:
standard su tutti i modelli
Temperatura ambiente di esercizio:
-20°C + 40°C
Lubrificazione:
Tutti i motovibratori flangiati BOMEC sono lubrificati al momento dell’assemblaggio in fabbrica e non necessitano alcun tipo di intervento di manutenzione; questo grazie al nostro esclusivo sistema di tenute interne che impediscono al lubrificante ( anche ad alte temperature) di colare all’interno del motore stesso pregiudicandone il buon funzionamento.
Scatola collegamento elettrico:
Il collegamento viene effettuato nella scatola morsettiera all’interno della quale vi è un morsettiera adeguatamente segnalata e di semplice utilizzo.
Carcassa:
Realizzata in ghisa grigia garantisce grande robustezza ed elasticità
Flange porta cuscinetto:
Realizzate in ghisa grigia studiata e realizzata per poter supportare carichi elevati.
Cuscinetti:
Dimensionati per poter supportare i carichi generati dalle masse eccentriche e garantire una ottima durata nel tempo.
Albero motore:
in lega di acciaio trattato ( Bonifica Isometrica) dimensionati per poter resistere alle sollecitazione delle masse eccentriche.

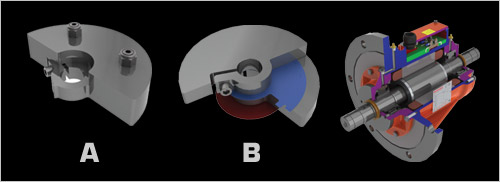

Masse Eccentriche:
Studiate per poter rendere le operazioni di regolazione più semplici possibili, permettendo così all’utente di essere sempre certo della forza centrifuga che si sta utilizzando. Soprattutto il sistema di regolazione dell’angolo tra la massa superiore e inferiore è molto semplice e di facile comprensione.
Trattamenti superficiali:
Verniciati con vernice epossidica garantisce un’ottima tenuta gli ambienti particolarmente aggressivi
Bassa Tensione 73/23/CE, Compatibilità Elettromagnetica 98/336/CE ,ATEX 94/9/CE
Norme di riferimento:
EN 60034-1, EN 50081-1, EN 50081-2, EN 50082-1, EN 50082-2, IEC/EN 61241-0, IEC/EN 61241
Protezione Meccanica:
IP65 secondo IEC 529, EN60529 ( la protezione meccanica è assicurata dopo il montaggio, sull’applicazione mediante la guarnizione OR ( in dotazione con il motore) da applicare sulla flangia di accoppiamento, nell’apposita sede.
Protezione agli urti:
IK 08 secondo IEC 68, EN 50102
Classe di isolamento:
Classe F ( 150°C) di serie Classe H ( 180°C) su richiesta
Tropicalizzazione:
standard su tutti i modelli
Temperatura ambiente di esercizio:
-20°C + 40°C
Lubrificazione:
Tutti i motovibratori flangiati BOMEC sono lubrificati al momento dell’assemblaggio in fabbrica e non necessitano alcun tipo di intervento di manutenzione; questo grazie al nostro esclusivo sistema di tenute interne che impediscono al lubrificante ( anche ad alte temperature) di colare all’interno del motore stesso pregiudicandone il buon funzionamento.
Scatola collegamento elettrico:
Il collegamento viene effettuato nella scatola morsettiera all’interno della quale vi è un morsettiera adeguatamente segnalata e di semplice utilizzo.
Carcassa:
Realizzata in ghisa grigia garantisce grande robustezza ed elasticità
Flange porta cuscinetto:
Realizzate in ghisa grigia studiata e realizzata per poter supportare carichi elevati.
Cuscinetti:
Dimensionati per poter supportare i carichi generati dalle masse eccentriche e garantire una ottima durata nel tempo.
Albero motore:
in lega di acciaio trattato ( Bonifica Isometrica) dimensionati per poter resistere alle sollecitazione delle masse eccentriche.
Masse Eccentriche:
Studiate per poter rendere le operazioni di regolazione più semplici possibili, permettendo così all’utente di essere sempre certo della forza centrifuga che si sta utilizzando. Soprattutto il sistema di regolazione dell’angolo tra la massa superiore e inferiore è molto semplice e di facile comprensione.
Trattamenti superficiali:
Verniciati con vernice epossidica garantisce un’ottima tenuta gli ambienti particolarmente aggressivi
Technical data
RPM 1500/1800 | II 3D Ex tD A22 |
Fc max | Weight Kg | Power Max W | Ampere | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Kg | Kn | 50Hz | 60Hz | 50Hz | 60Hz | ||||||
Cod. | Description | 50Hz | 60Hz | 50Hz | 60Hz | 400 | 460 | ||||
040002 | T4G/150/4 | 100° | 1500 | 1500 | 14,7 | 14,7 | 32 | 1100 | 1300 | 2,1 | 2,2 |
050001 | T5G/250/4 | 100° | 2500 | 2500 | 24,50 | 24,50 | 51,5 | 1880 | 2256 | 3,1 | 3,2 |
060030 | T6G/350/4 | 100° | 3500 | 3500 | 34,21 | 34,21 | 63 | 2245 | 2700 | 3,8 | 4 |
070001 | T7G/450/4 | 100° | 4500 | 4500 | 44,11 | 44,11 | 98,5 | 4000 | 4800 | 6,5 | 6,8 |

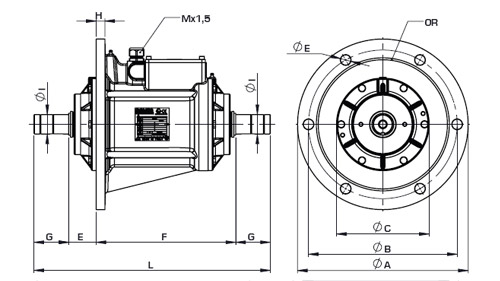

Dimensions
Cod. | Description | A | B | C | D | E | F | G | H | I | L | N° Hole | Mx1,5 | OR |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
040002 | T4G/150/4 | 290 | 250 | 172 | 17 | 49 | 239 | 71 | 14 | 35 | 421 | 6 | 25 | 4850 |
050001 | T5G/250/4 | 350 | 305 | 190 | 22 | 56,5 | 286,5 | 71 | 18 | 40 | 485 | 6 | 25 | 41050 |
060030 | T6G/350/4 | 350 | 305 | 220 | 22 | 64,5 | 304,5 | 71 | 20 | 40 | 511 | 6 | 25 | 41050 |
070001 | T7G/450/4 | 400 | 355 | 250 | 23,5 | 76,75 | 336,75 | 75 | 23 | 52 | 563,5 | 6 | 25 | 41150 |
Technical data
RPM 1500/1800 | II 3D Ex tD A22 |
Fc max | Weight Kg | Power Max W | Ampere | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Kg | Kn | 50Hz | 60Hz | 50Hz | 60Hz | ||||||
Cod. | Description | 50Hz | 60Hz | 50Hz | 60Hz | 400 | 460 | ||||
040090 | X4G/150/4 | 100° | 1500 | 1500 | 14,7 | 14,7 | 44 | 1100 | 1300 | 2,1 | 2,2 |
Dimensions
Cod. | Description | A | B | C | D | E | F | G | H | I | L | M | N° Hole | Mx1,5 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
040090 | X4G/150/4 | 350 | 305 | 260 | 21 | 126 | 153 | 63 | 27 | 35 | 405 | 30 | 6 | 25 |
