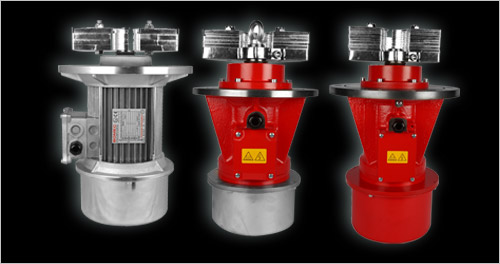

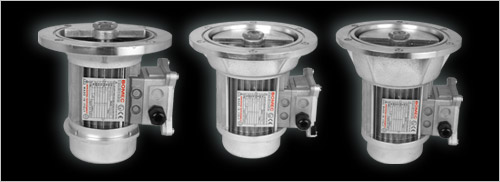

Motovibratori ad attacco a flangia appositamente creato per vagli circolari. Questa serie è il frutto di anni di studio e prodotti grazie che hanno permesso di arrivare ad un risultato innovativo e performante. La serie Screening a differenza di altri prodotti danno la possibilità di sfruttare al meglio le forze centrifughe che il motore può generare.

Motovibratori della SERIE-screening

Motovibratori della SERIE-screening
Motovibratori della SERIE-screening Motovibratori della SERIE-screening

Motovibratori della SERIE-screening

Conformità alle Direttive Europee
Bassa Tensione 73/23/CE, Compatibilità Elettromagnetica 98/336/CE ,ATEX 94/9/CE
Norme di riferimento:
EN 60034-1, EN 50081-1, EN 50081-2, EN 50082-1, EN 50082-2, IEC/EN 61241-0, IEC/EN 61241
Protezione Meccanica:
IP65 secondo IEC 529, EN60529 ( la protezione meccanica è assicurata dopo il montaggio, sull’applicazione mediante la guarnizione OR ( in dotazione con il motore) da applicare sulla flangia di accoppiamento, nell’apposita sede.
Protezione agli urti:
IK 08 secondo IEC 68, EN 50102
Classe di isolamento:
Classe F ( 150°C) di serie Classe H ( 180°C) su richiesta
Tropicalizzazione:
standard su tutti i modelli
Temperatura ambiente di esercizio:
-20°C + 40°C
Lubrificazione:
Tutti i motovibratori flangiati BOMEC sono lubrificati al momento dell’assemblaggio in fabbrica e non necessitano alcun tipo di intervento di manutenzione; questo grazie al nostro esclusivo sistema di tenute interne che impediscono al lubrificante ( anche ad alte temperature) di colare all’interno del motore stesso pregiudicandone il buon funzionamento.
Scatola collegamento elettrico:
Il collegamento viene effettuato nella scatola morsettiera all’interno della quale vi è un morsettiera adeguatamente segnalata e di semplice utilizzo.
Carcassa:
Realizzata in lega di alluminio; la particolare forma garantisce una elevata resistenza ed agevola la dissipazione del calore generato dal motore
Flange porta cuscinetto:
Realizzate in ghisa grigia studiata e realizzata per poter supportare carichi elevati.
Cuscinetti:
Dimensionati per poter supportare i carichi generati dalle masse eccentriche e garantire una ottima durata nel tempo.
Albero motore:
in lega di acciaio trattato ( Bonifica Isometrica) dimensionati per poter resistere alle sollecitazione delle masse eccentriche.
Masse Eccentriche:

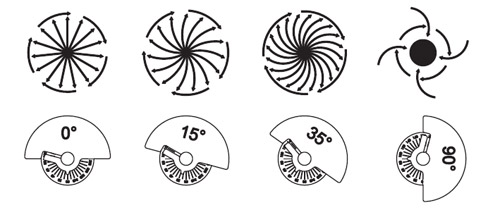

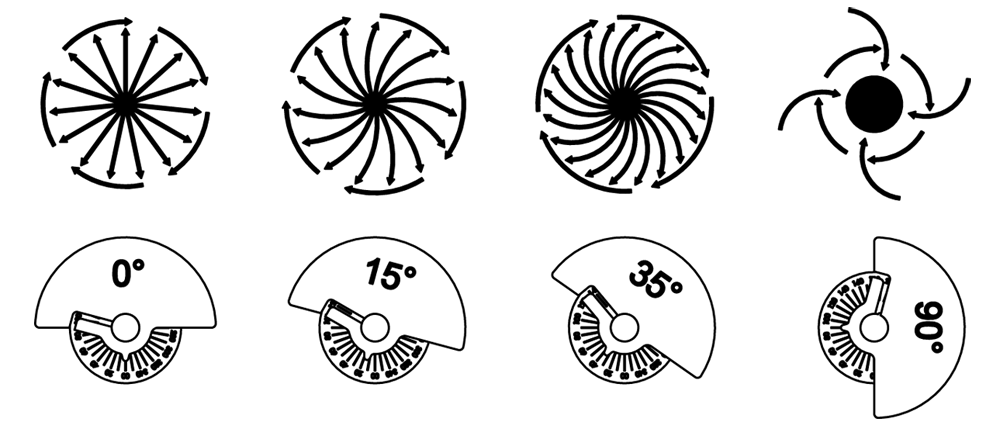

Studiate per poter rendere le operazioni di regolazione più semplici possibili, permettendo così all’utente di essere sempre certo della forza centrifuga che si sta utilizzando. Soprattutto il sistema di regolazione dell’angolo tra la massa superiore e inferiore è molto semplice e di facile comprensione.
Coperchi proteggi masse:
Previsti per tutta la serie Screening sono realizzati in acciaio 15/10 resistenti agli urti, garantisco un ottimo isolamento dagli agenti esterni.
Trattamenti superficiali:
Il particolare trattamento superficiale a cui sono è sottoposte le flange porta cuscinetti rendono la serie Screening molto resistente agli agenti atmosferici esterni.



Technical data
RPM 3000/3600 II 3D Ex tD
A22
Fc max Weight Kg Power Max W Ampere
Kg Kn 50Hz 60Hz 50Hz 60Hz
Fig Cod. Description 50Hz 60Hz 50Hz 60Hz 400 460
A 010050 T1M/025/2 100° 252 239 2,47 2,34 11 180 220 0,35 0,35
A 020050 T2M/040/2 100° 375 363 3,67 3,55 13 480 580 0,92 0,92
A 020060 T2M/065/2 100° 647 623 6,34 6,10 14,5 480 580 0,92 0,92
B 030020 T3M/110/25 100° 1100 1100 10,78 10,78 24 730 880 1,42 1,42
B 040030 T4M/140/25 100° 1450 1450 14,2 14,2 29 1250 1500 1,98 1,98

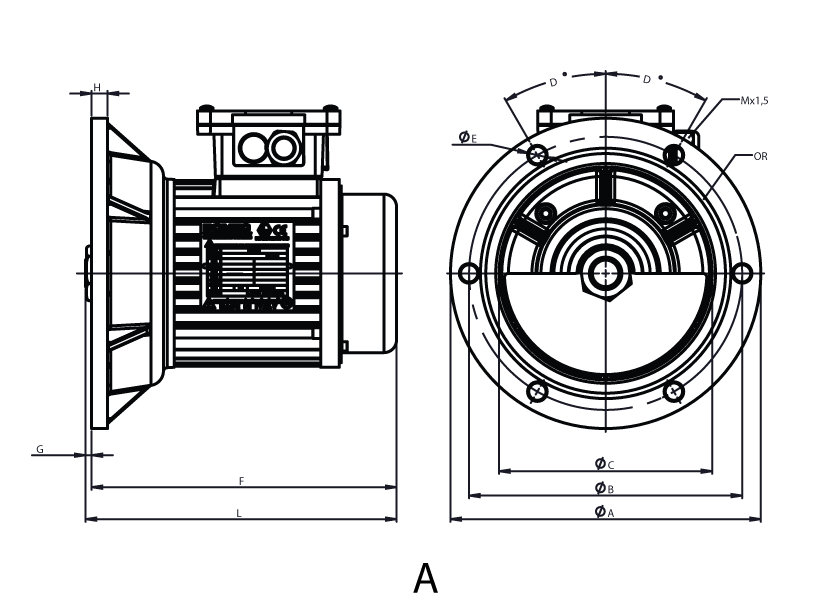

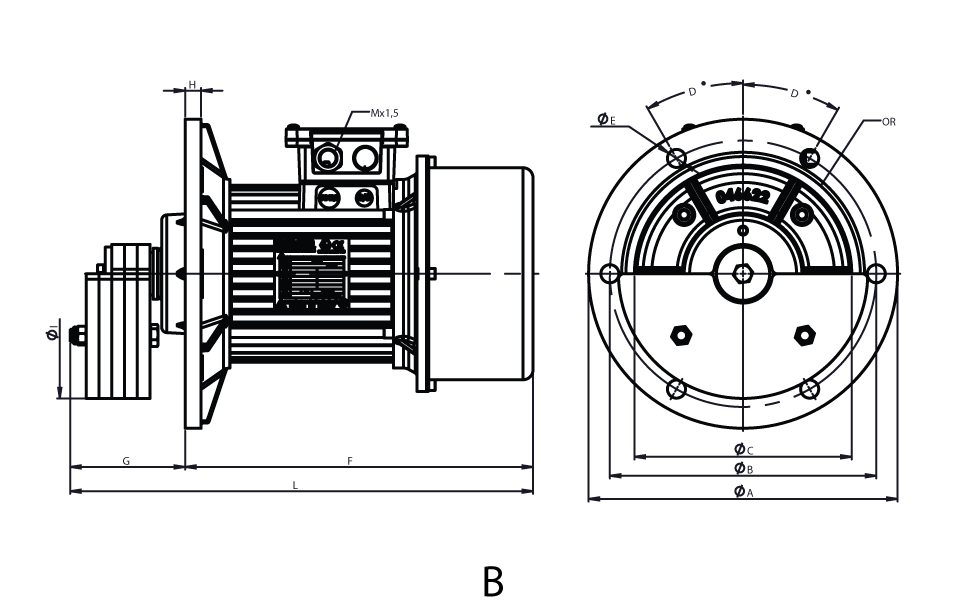

Dimensions
Fig Cod. Description A B C D E F G H I L N° Hole Mx1,5 OR
A 010050 T1M/025/2 215 188 150 45 13 208 17 12 -- 225 12 4 4625
A 020050 T2M/040/2 233 205 160 30 13 229 5 12 -- 234 20 6 4700
A 020060 T2M/065/2 233 205 160 30 13 250 5 12 -- 255 20 6 4700
B 030020 T3M/110/25 260 230 192 30 13 300 68 12 86 368 20 6 4750
B 040030 T4M/140/25 290 250 204 30 15 327 82 15 117 409 20 6 4850

SÉRIE-screening Motovibratori della SERIE-screening

Technical data
RPM 1500/1800 II 3D Ex tD
A22
Fc max Weight Kg Power Max W Ampere
Kg Kn 50Hz 60Hz 50Hz 60Hz
Fig Cod. Description 50Hz 60Hz 50Hz 60Hz 400 460
A 030025 T3M/110/4 100° 1100 1100 10,78 10,78 28 730 880 1,42 1,42
A 040035 T4M/150/4 100° 1500 1500 14,70 14,70 42 1250 1500 1,98 1,98
B 040070 T4G/250/4 100° 2500 2500 10,78 10,78 56 1500 1800 2,1 2,1
B 050060 T5G/300/4 100° 3000 3000 14,70 14,70 70 1880 2256 3,1 3,1

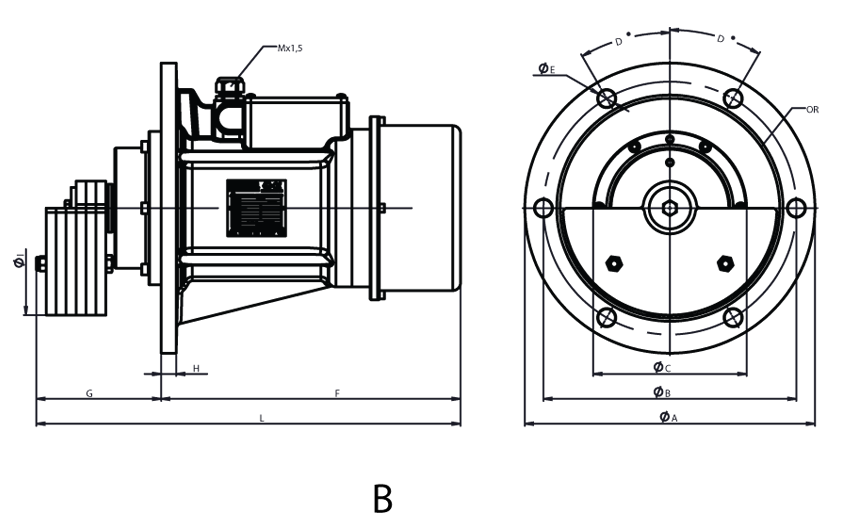

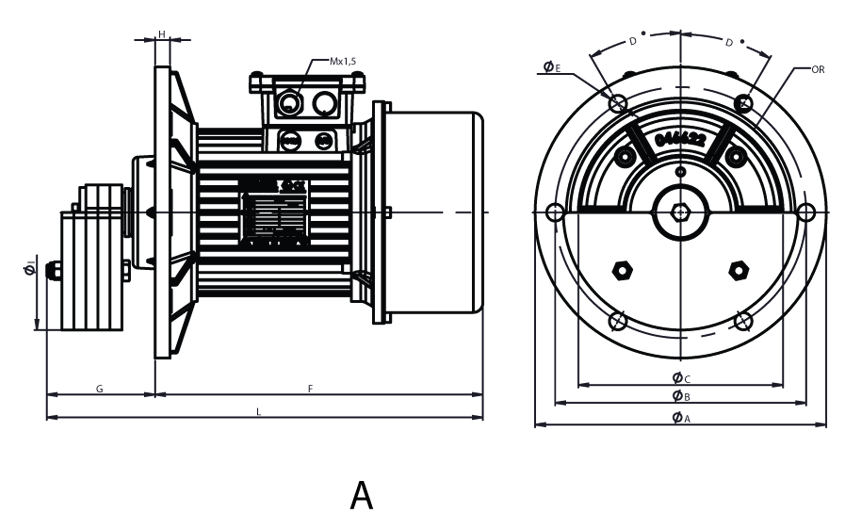

Dimensions
Fig Cod. Description A B C D E F G H I L N° Hole Mx1,5 OR
A 030025 T3M/110/4 260 230 192 30 13 300 95 12 190 395 20 6 4750
A 040035 T4M/150/4 290 250 204 30 15 327 103 15 234 409 20 6 4850
B 040070 T4G/250/4 290 250 172 30 15 316 157 14 258 453 25 6 4850
B 050060 T5G/300/4 350 305 184 30 21 361 154 18 260 525 25 6 41050
